Radio-Výškoměr (Altimeter)
Kompaktní radarový výškoměr s rozhraním CAN určený pro přesné měření nízké výšky u UAV letadel. Umožňuje přesné určení výšky nad terénem a bezpečné přistávání včetně autonomního. Kompatibilní s UAV Navigation autopilotem.
Funkce systému
Výškoměr je navržen pro přímé a spolehlivé měření absolutní výšky nad zemí pro letadla operující v nízkých výškových režimech. Typicky se používá při autonomním přistání nebo sledování terénu.
Jednotka funguje jako palubní snímač umístěný na spodní části UAV/letadla a poskytuje data o aktuální výšce v reálném čase do systému řízení letu, palubního počítače nebo navigačního systému.
Díky vysoké přesnosti (± 0,02 m), kompaktním rozměrům a nízké spotřebě energie je vhodným řešením pro UAV, která vyžadují přesné měření i v náročných provozních podmínkách.
Náš výškoměr je kompatibilní s autopilotem UAV Navigation.
Funkce systému
Výškoměr je navržen pro přímé a spolehlivé měření absolutní výšky nad zemí pro letadla operující v nízkých výškových režimech. Typicky se používá při autonomním přistání nebo sledování terénu.
Jednotka funguje jako palubní snímač umístěný na spodní části UAV/letadla a poskytuje data o aktuální výšce v reálném čase do systému řízení letu, palubního počítače nebo navigačního systému.
Díky vysoké přesnosti (± 0,02 m), kompaktním rozměrům a nízké spotřebě energie je vhodným řešením pro UAV, která vyžadují přesné měření i v náročných provozních podmínkách.
Náš výškoměr je kompatibilní s autopilotem UAV Navigation.
Technické parametry
Parametr | Hodnota |
|---|---|
Rozsah měření | 0.4 - 200m |
Přesnost | ±0.02m |
Frekvence | 24.00 - 24.20Ghz |
Výstupní výkon | 25dBm |
Obnovovací frekvence | 50Hz |
Výstupní data | CAN |
Napájecí napětí | 5-15VDC |
Spotřeba energie | 1.2 - 1.8W |
Provozní teplota | -40 to +80°C |

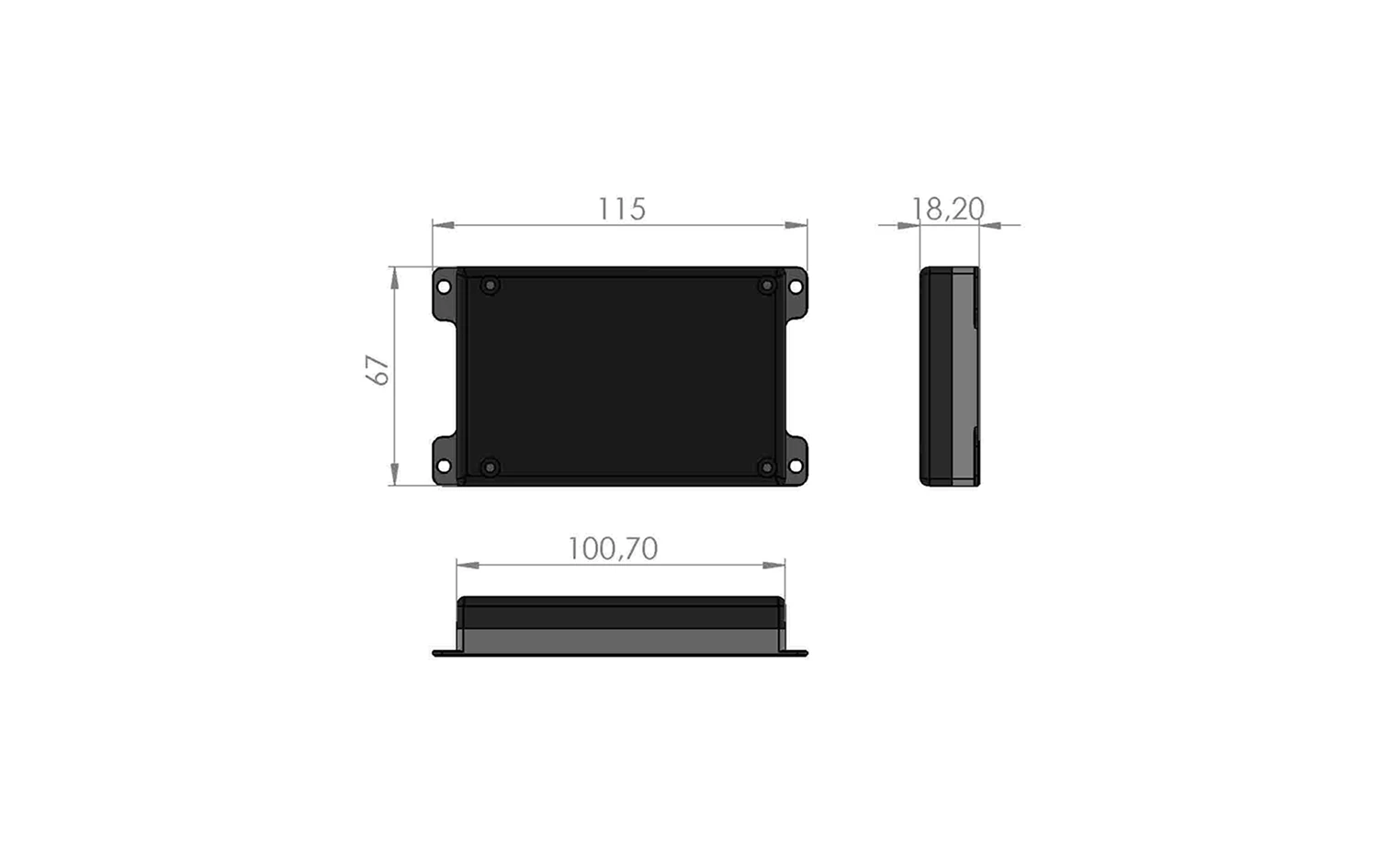

Rozměry | 115 × 67 × 18mm |
Šířka paprsku TX (Azimut / Elevace) | 29° / 19° |
Šířka paprsku RX (Azimut / Elevace) | 28° / 18° |
Technické parametry
Parametr | Hodnota |
|---|---|
Rozsah měření | 0.4 - 200m |
Přesnost | ±0.02m |
Frekvence | 24.00 - 24.20Ghz |
Výstupní výkon | 25dBm |
Obnovovací frekvence | 50Hz |
Výstupní data | CAN |
Napájecí napětí | 5-15VDC |
Spotřeba energie | 1.2 - 1.8W |
Provozní teplota | -40 to +80°C |
Rozměry | 115 × 67 × 18mm |
Šířka paprsku TX (Azimut / Elevace) | 29° / 19° |
Šířka paprsku RX (Azimut / Elevace) | 28° / 18° |
