Servo Box
Servo Box systémy slouží jako centrální rozhraní či spojení mezi autopilotem a mechanickými částmi letadla. Zajišťují zpracování a distribuci signálů, napájení a dohled nad servomechanismy a dalšími prvky. Každý Servo Box je navržen jako zakázkové řešení podle konkrétní architektury letadla a požadavků daného systému.
Funkce
Funkce Servo Boxu jsou definovány systémovými požadavky a jaká úroveň kontroly, snímání a bezpečnosti je potřebná. Typické systémy zahrnují:
Centralizovaná distribuce napájení a zálohování pro servomechanismy a systémy řízení letu
Úprava a zesílení signálů mezi autopilotem a servo systémy
Sledování spotřeby jednotlivých serv s detekcí poruch
Měření proudu v každé napájecí části
Spínané vysokonapěťové výstupy pro pomocné subsystémy
Výstup provozních a diagnostických dat
Funkce
Funkce Servo Boxu jsou definovány systémovými požadavky a jaká úroveň kontroly, snímání a bezpečnosti je potřebná. Typické systémy zahrnují:
Centralizovaná distribuce napájení a zálohování pro servomechanismy a systémy řízení letu
Úprava a zesílení signálů mezi autopilotem a servo systémy
Sledování spotřeby jednotlivých serv s detekcí poruch
Měření proudu v každé napájecí části
Spínané vysokonapěťové výstupy pro pomocné subsystémy
Výstup provozních a diagnostických dat

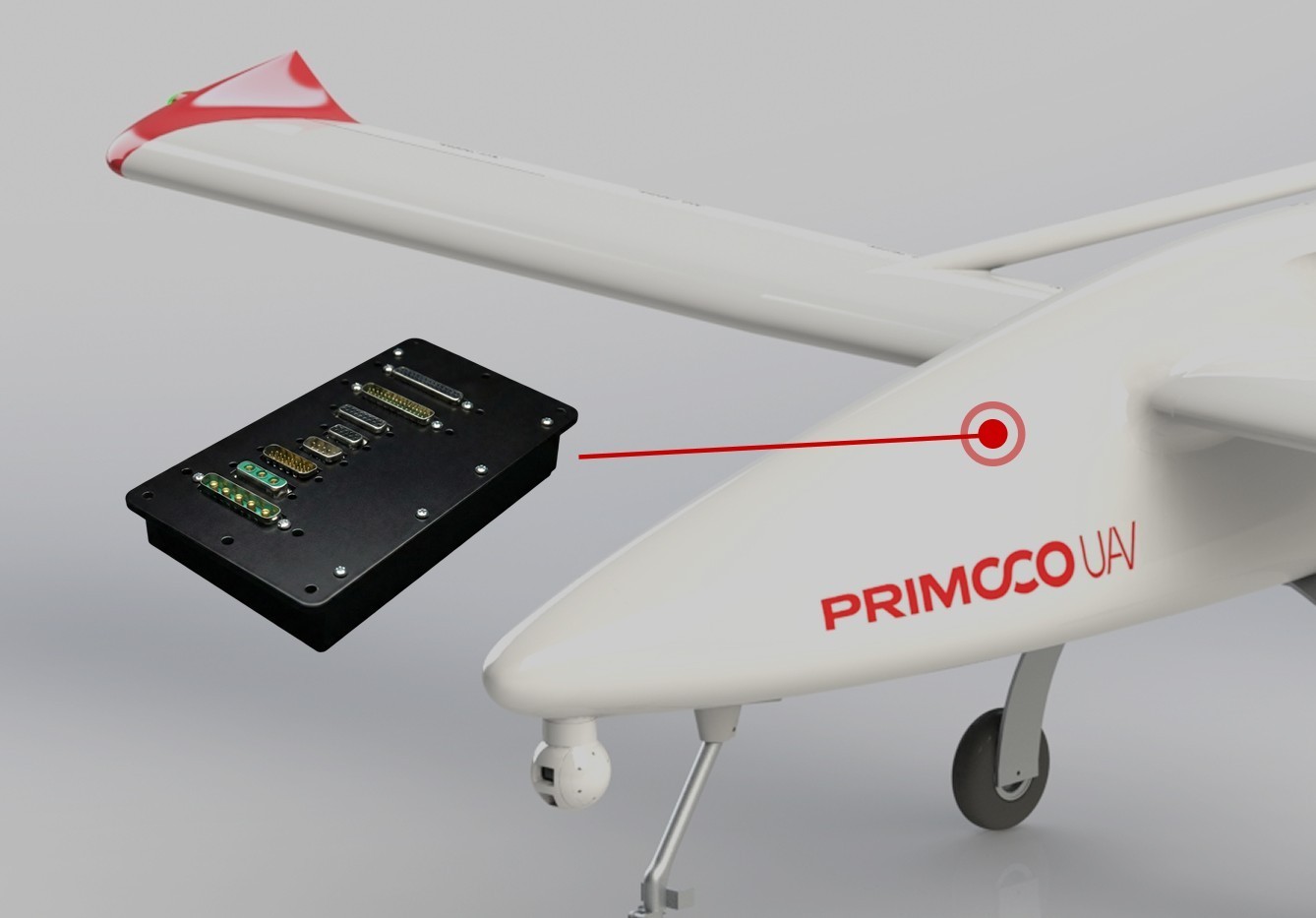

Servo Box pro Primoco One 150 & One 100.
Vyvíjeli a vyráběli jsme Servo Box systém pro přední evropskou společnost v moderních bezpilotních systémech - Primoco UAV.
Systémové parametry:
Autopilot umístěný mimo Servo Box
Vstupní napájení 14 + 28 VDC
Výstupní napájení servo motorů 7,4 VDC
Výstupy pro servo motory 16x
Spínané napájecí výstupy 4x
PWM brake switch 1x
Zesilovač signálu servo motorů 20x
Kompletní měření napětí a proudu
Výstup telemetrických dat
Servo Box pro Primoco One 150 & One 100.
Vyvíjeli a vyráběli jsme Servo Box systém pro přední evropskou společnost v moderních bezpilotních systémech - Primoco UAV.
Systémové parametry:
Autopilot umístěný mimo Servo Box
Vstupní napájení 14 + 28 VDC
Výstupní napájení servo motorů 7,4 VDC
Výstupy pro servo motory 16x
Spínané napájecí výstupy 4x
PWM brake switch 1x
Zesilovač signálu servo motorů 20x
Kompletní měření napětí a proudu
Výstup telemetrických dat

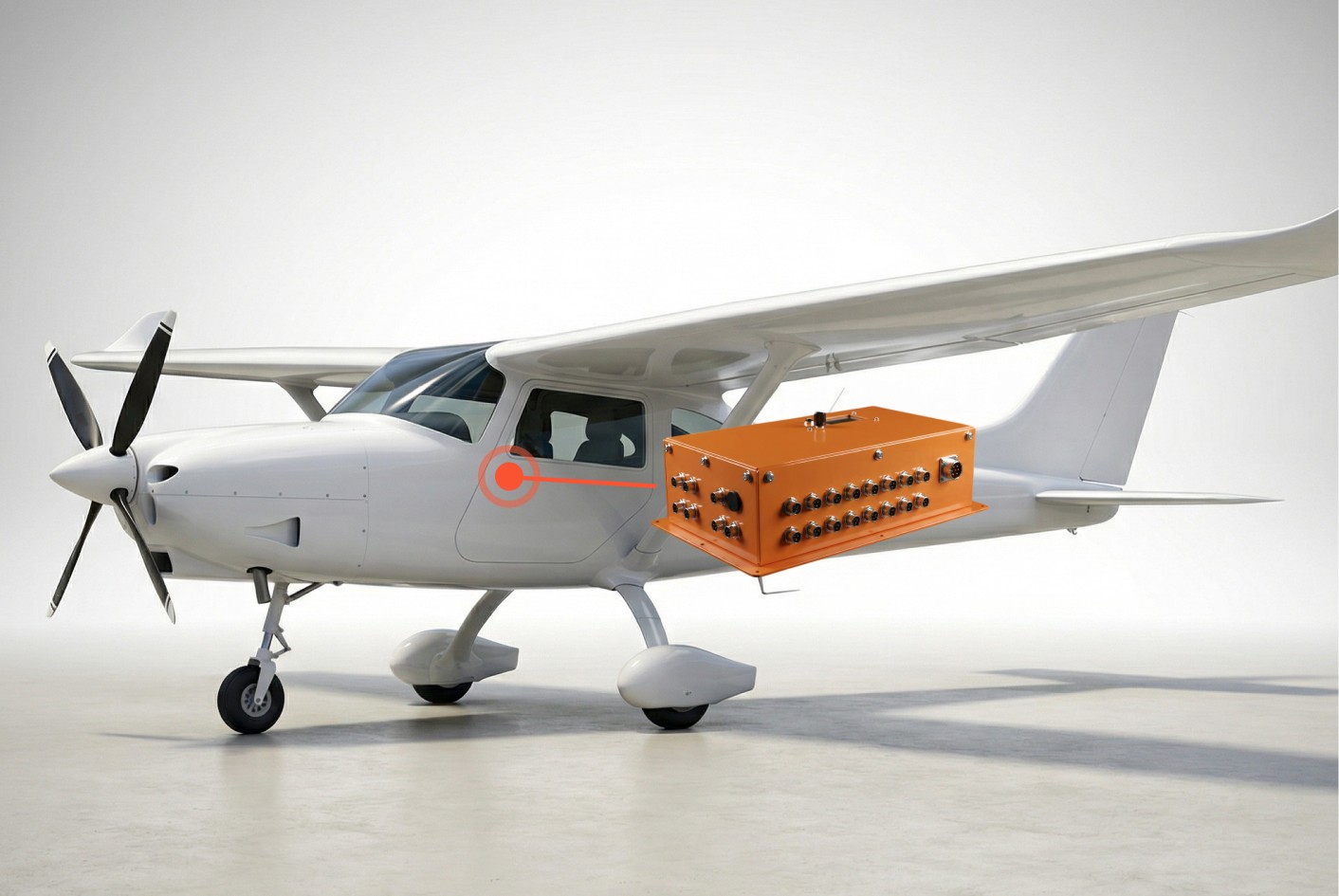

Servo Box pro UAV Atlas.
Kompletní vývoj a výroba Servo Box systému pro společnost UAVSystems a jejich bezpilotní letoun UAV Atlas.
Systémové parametry:
Autopilot integrován přímo v Servo Boxu
Vstupní napájení 14 + 28 VDC
Výstupy pro servomotory s jištěním a měřením proudu 16x
Spínané napájecí výstupy s jištěním a měřením proudu 4x
PWM řízený výkonový výstup s jištěním a identifikací zátěže 1x
Řízení aktuátorů s jištěním a identifikací zátěže 3x
Vstupy pro ethernet 7x
Datové vstupy a výstupy ( UART, RS485, CAN) 7x
ADC vstupy 9x
Výstup telemetrických dat
Zabudovaný řídící displej
Servo Box pro UAV Atlas.
Kompletní vývoj a výroba Servo Box systému pro společnost UAVSystems a jejich bezpilotní letoun UAV Atlas.
Systémové parametry:
Autopilot integrován přímo v Servo Boxu
Vstupní napájení 14 + 28 VDC
Výstupy pro servomotory s jištěním a měřením proudu 16x
Spínané napájecí výstupy s jištěním a měřením proudu 4x
PWM řízený výkonový výstup s jištěním a identifikací zátěže 1x
Řízení aktuátorů s jištěním a identifikací zátěže 3x
Vstupy pro ethernet 7x
Datové vstupy a výstupy ( UART, RS485, CAN) 7x
ADC vstupy 9x
Výstup telemetrických dat
Zabudovaný řídící displej
